Waveshare esp32s3 lcd2 전원 스위치 만들기3 - 완성

복제고양이 2025. 7. 6. 21:50
300x250





이번에는 실수가 없기를 바라며..





다른 작은 소자들이 실수로 떼어지지 않게 조심해서

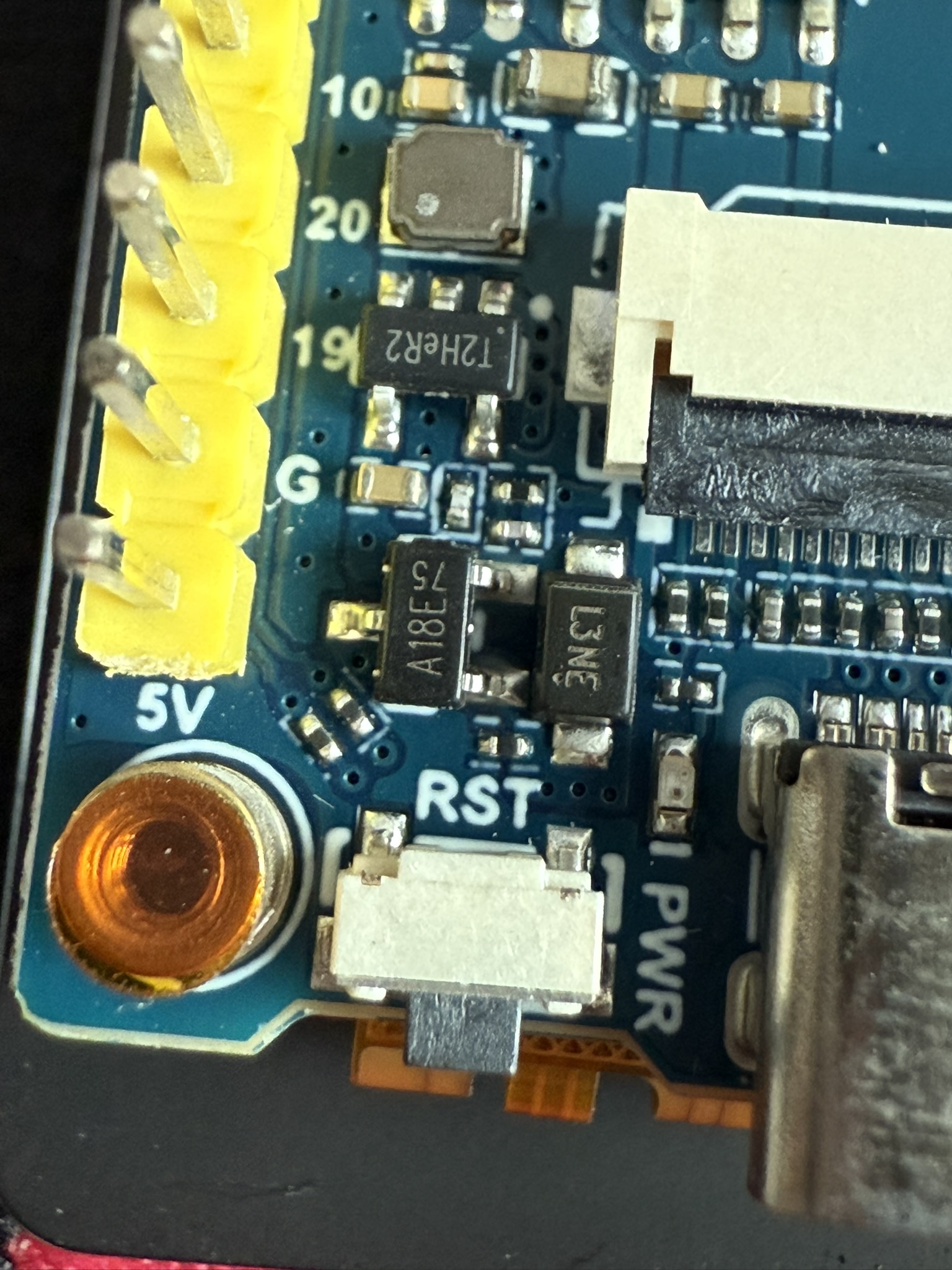

[A18E75] 라고 적혀있는 부품을 떼어냈다.

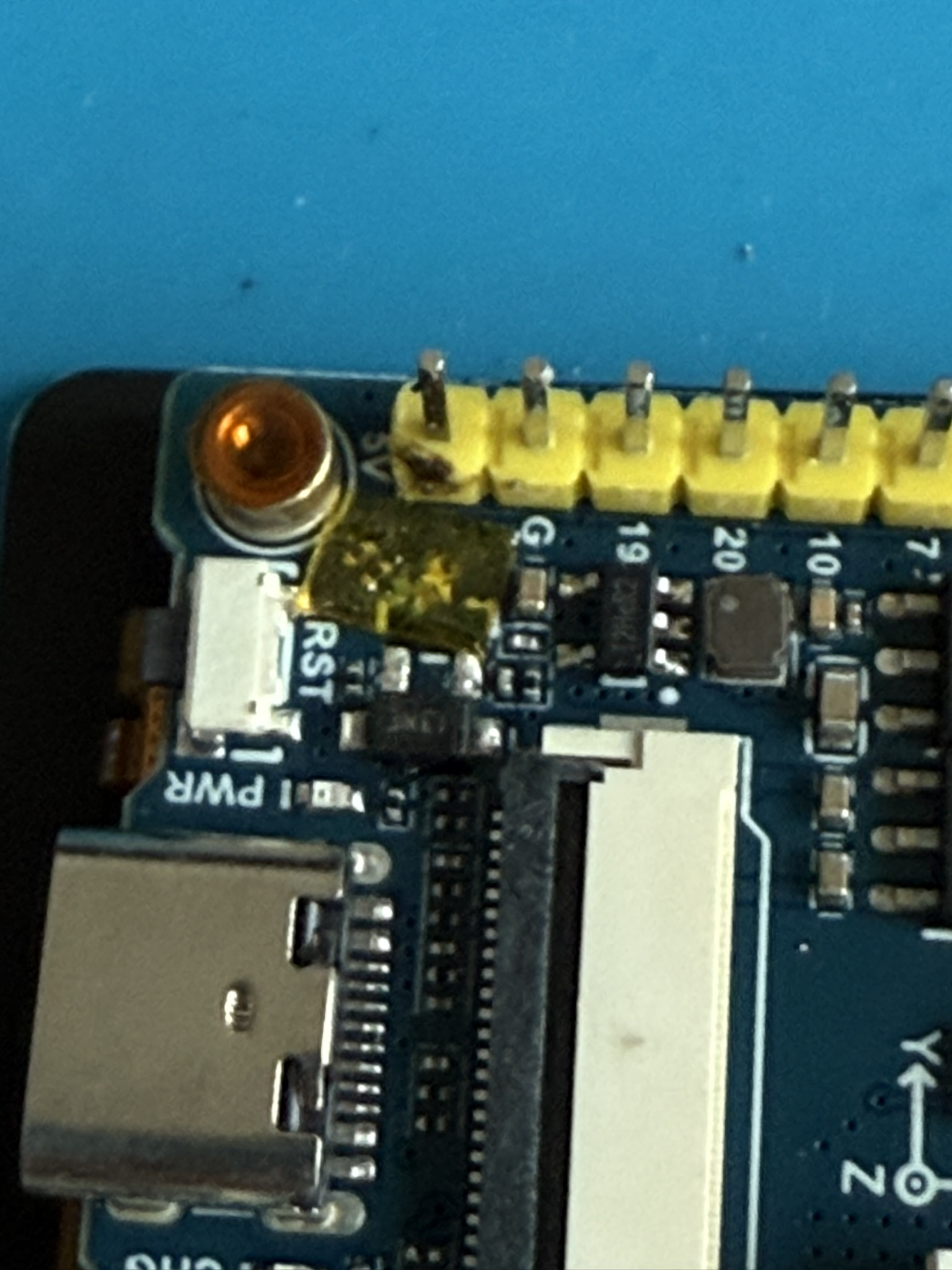

그리고 이전에 확인한대로 배터리 +극에 연결되지 않도록 절연 처리했다. 그리고 다시 그자리에 납땜을 해주는데

아래 2개의 핀만 고정되면 된다.

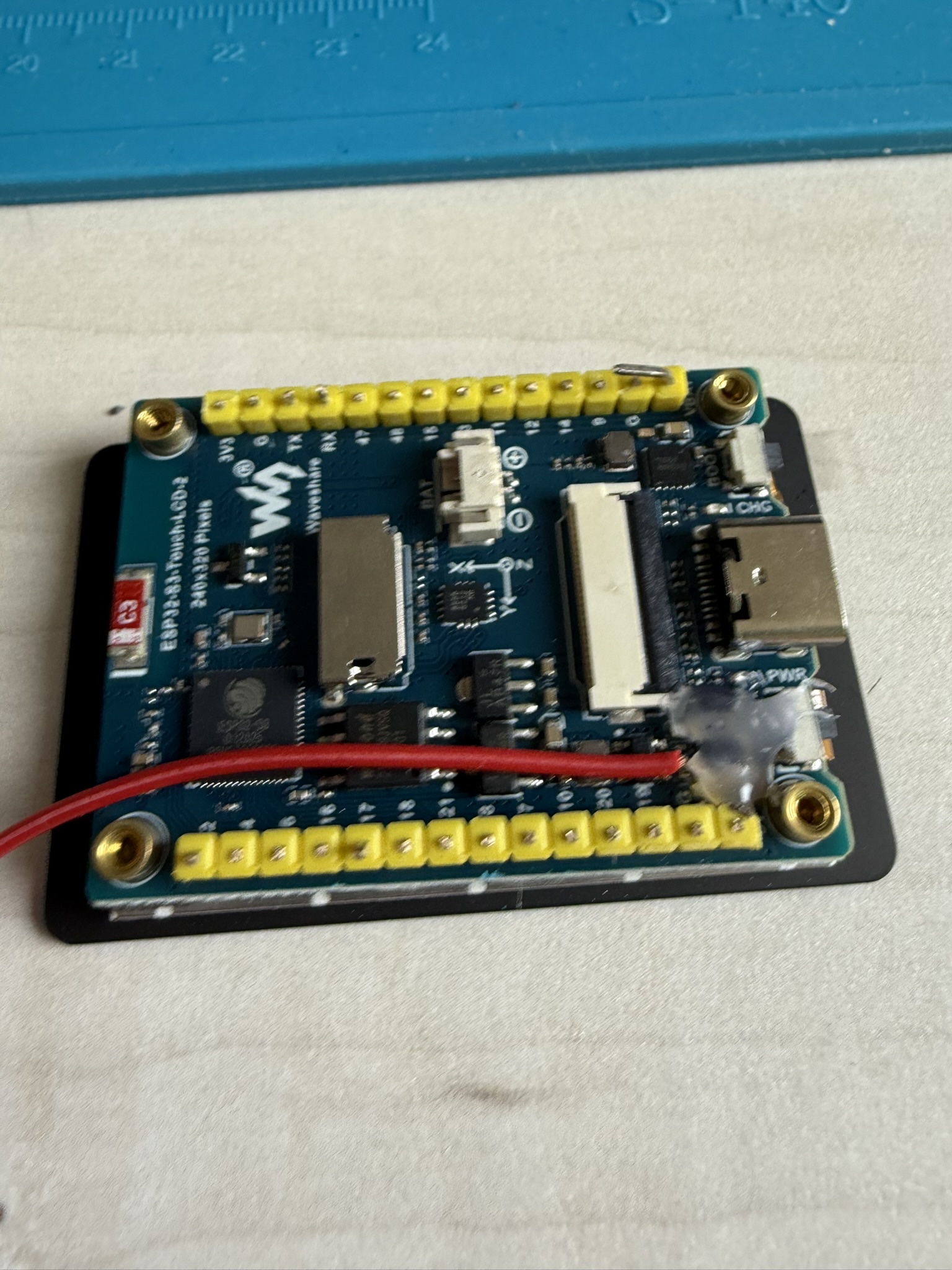

그리고 남은 단자는 전선을 연결해서 빼두었다. 선이 끊어지거나 납땜한 부분이 다시 빠지지 않도록 글루건으로 굳혔다.

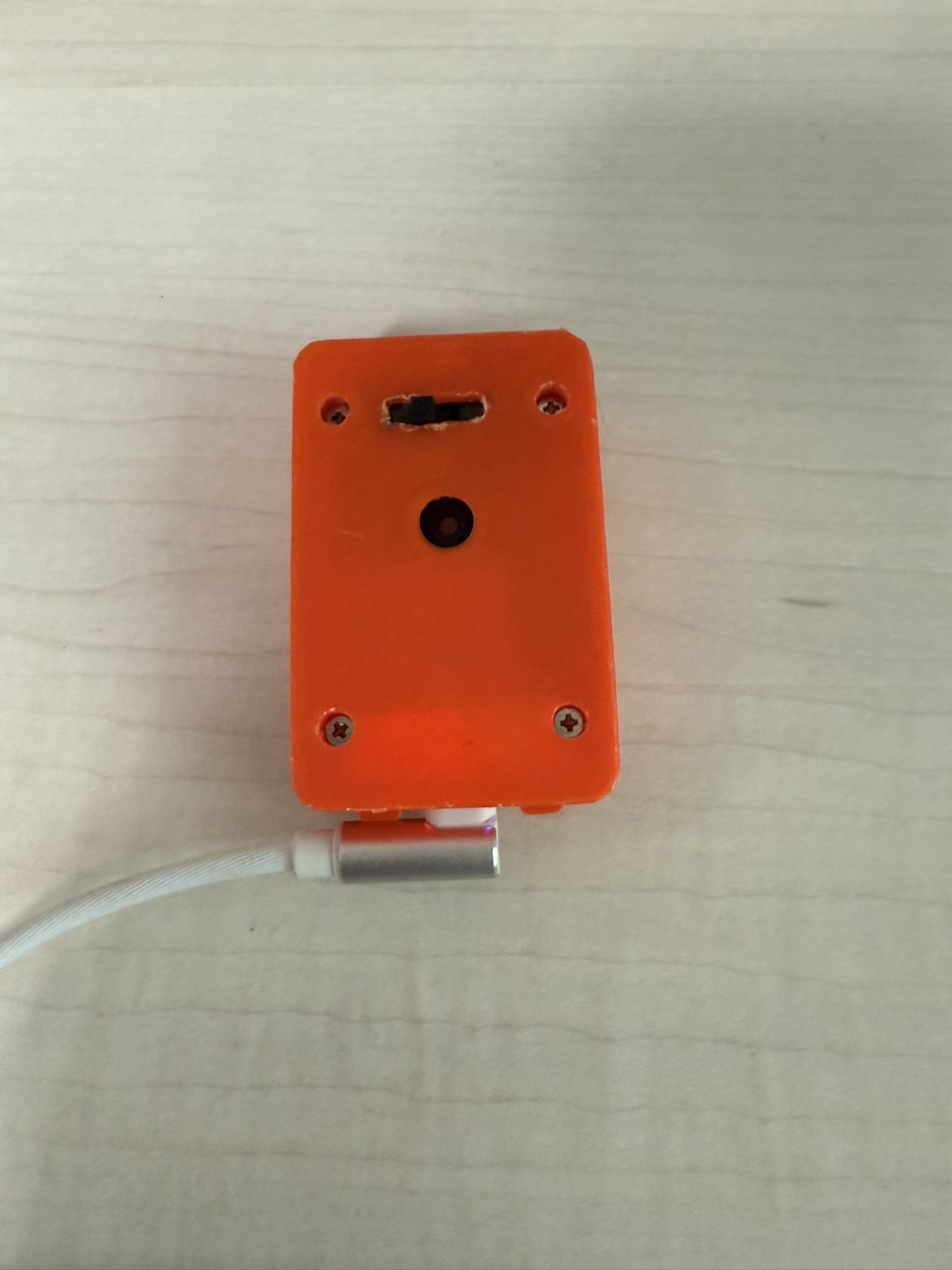

케이스 한쪽에 슬라이드 스위치를 달았다.



이전에 빼둔 단자   ------  스위치  ------- 배터리 + 극(VBAT) 에 연결 후 스위치를 닫으면 전원이 켜지는지 확인한다.

예상한대로 잘 동작한다.

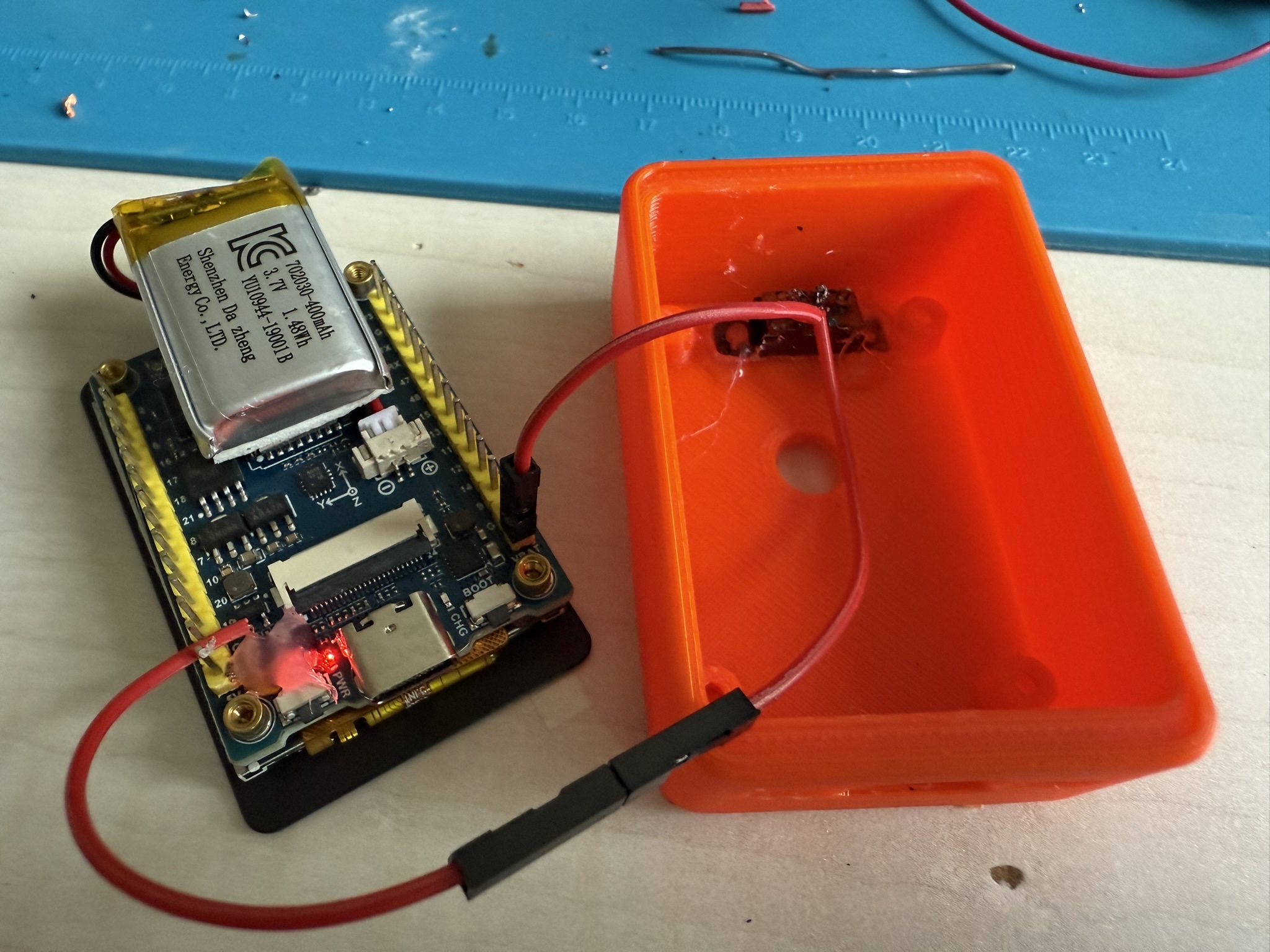

케이스에 다시 조립하려고 하니 걸리는 부분이 많아서 튀어나온 핀을 VBAT 핀을 제외하고 모두 제거했다.

배터리 연결을 위해 핀을 거의 90도록 휘어서 쉽게 연결하도록 만들었다.













이제 케이스에 딱 맞게 조립이 된다.

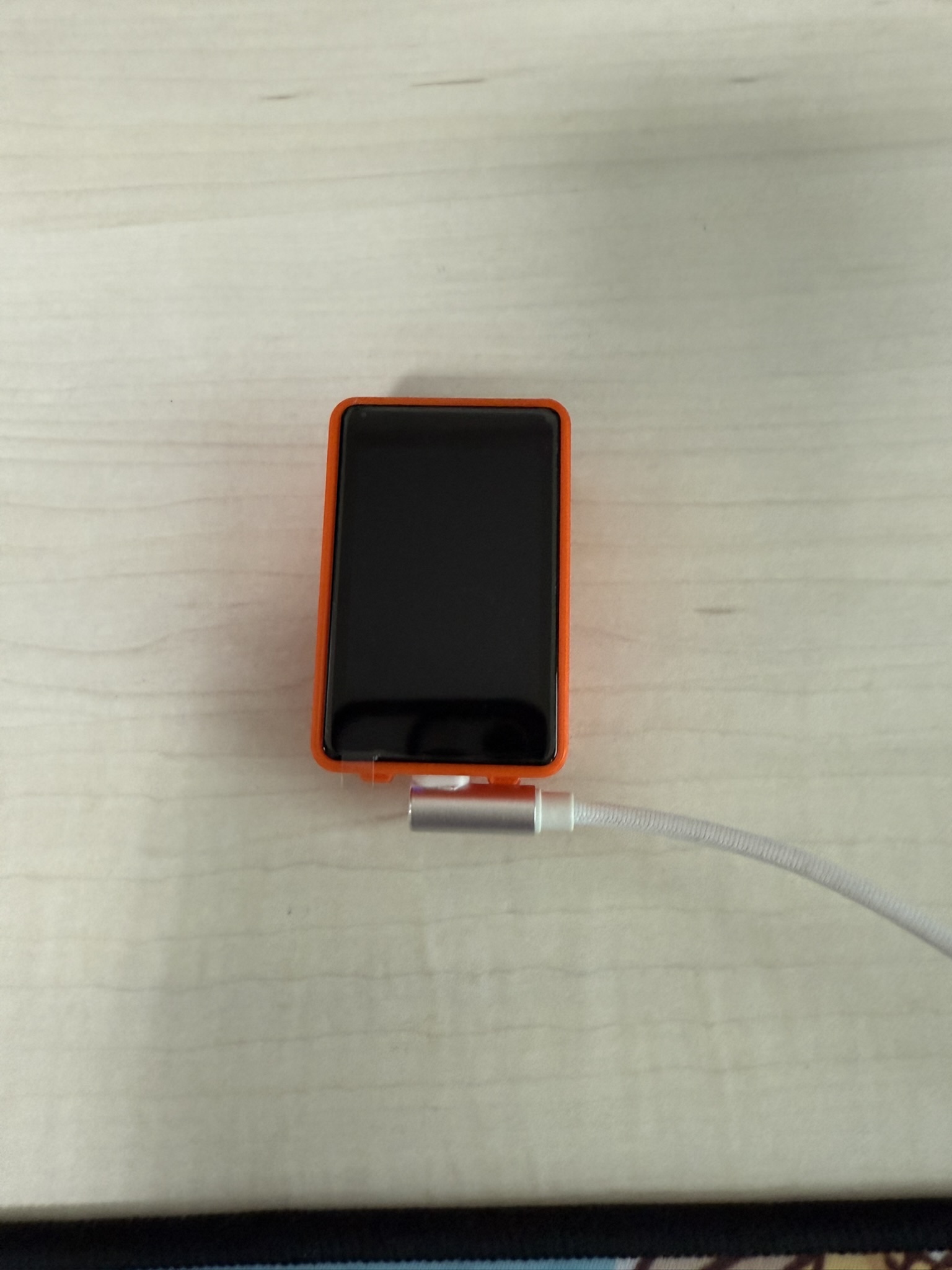

스위치를 OFF로 둔 상태에서는 지갑이 켜지지 않는다. 이 상태에서 전원에 연결하면 전원이 켜지고 배터리 충전이 된다.

이때는 가만히 두거나 boot 버튼을 길게 눌러 슬립 모드로 들어갈 수있다. 전원을 해제하면 완전히 꺼진다.



스위치를 ON으로 두면 원래 보드를 사용할때와 동일하다.





이제 스위치를 꺼두면 배터리가 닳지 않고 더 나아가 이 상태로도 충전이 가능하게 개조했다.

원래는 슬라이드 스위치에 맞게 케이스를 다시 디자인하고 출력하고 싶었으나

이 작은 작업 하나에도 시간과 노력이 생각보다 많이 들어가서 여기서 마무리하려고 한다.
