Tuya wifi 4way 터치 스위치1 - 설치계획

스마트 스위치 릴레이로 방 전등을 어플로 제어하기





저번에 스마트 릴레이를 전등에 달고 잘 사용하고 있다.

특히 기상시간에 자동으로 켜주고 잠에 들때 휴대폰으로 끄는게 정말 편하다.



하지만 아쉬운 점도 많았다.

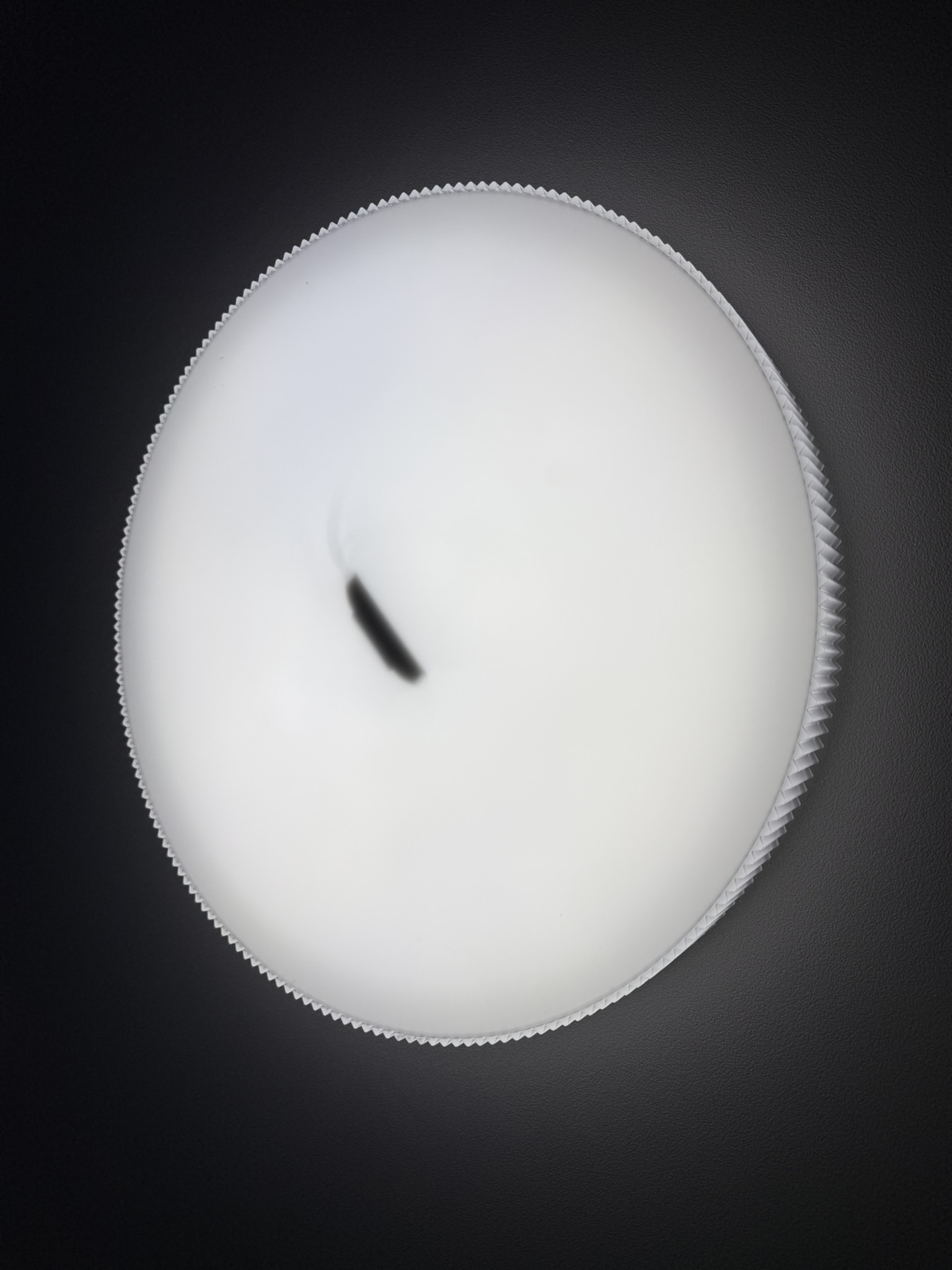

우선 전등 구조상 릴레이를 등 아래에 두어서 릴레이 모양으로 그림자가 진다.









그리고 벽 스위치에서 전원을 꺼버리면 릴레이를 사용할 수 없었다.

의식하면서 사용하려니 생각보다 많이 불편했다.

그래서 차라리 스위치를 스마트 제어기로 다는 것이 좋겠다고 생각했다.

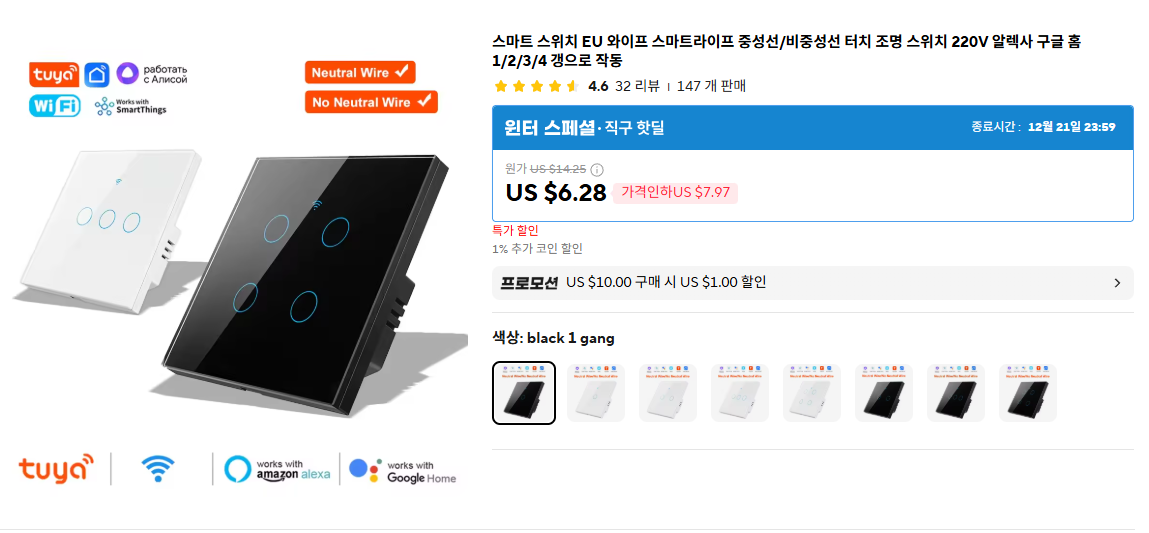

역시 그런 나를 위한 제품이 있었다. 4개의 전등을 제어할 수 있는 스마트 스위치였다.

이유는 모르겠지만 구매 당시 4개 제어 스위치가 제일 가격이 싸서 그걸로 골랐다.







 배송을 기다리면서 스위치를 어떻게 달지 고민해야했다.

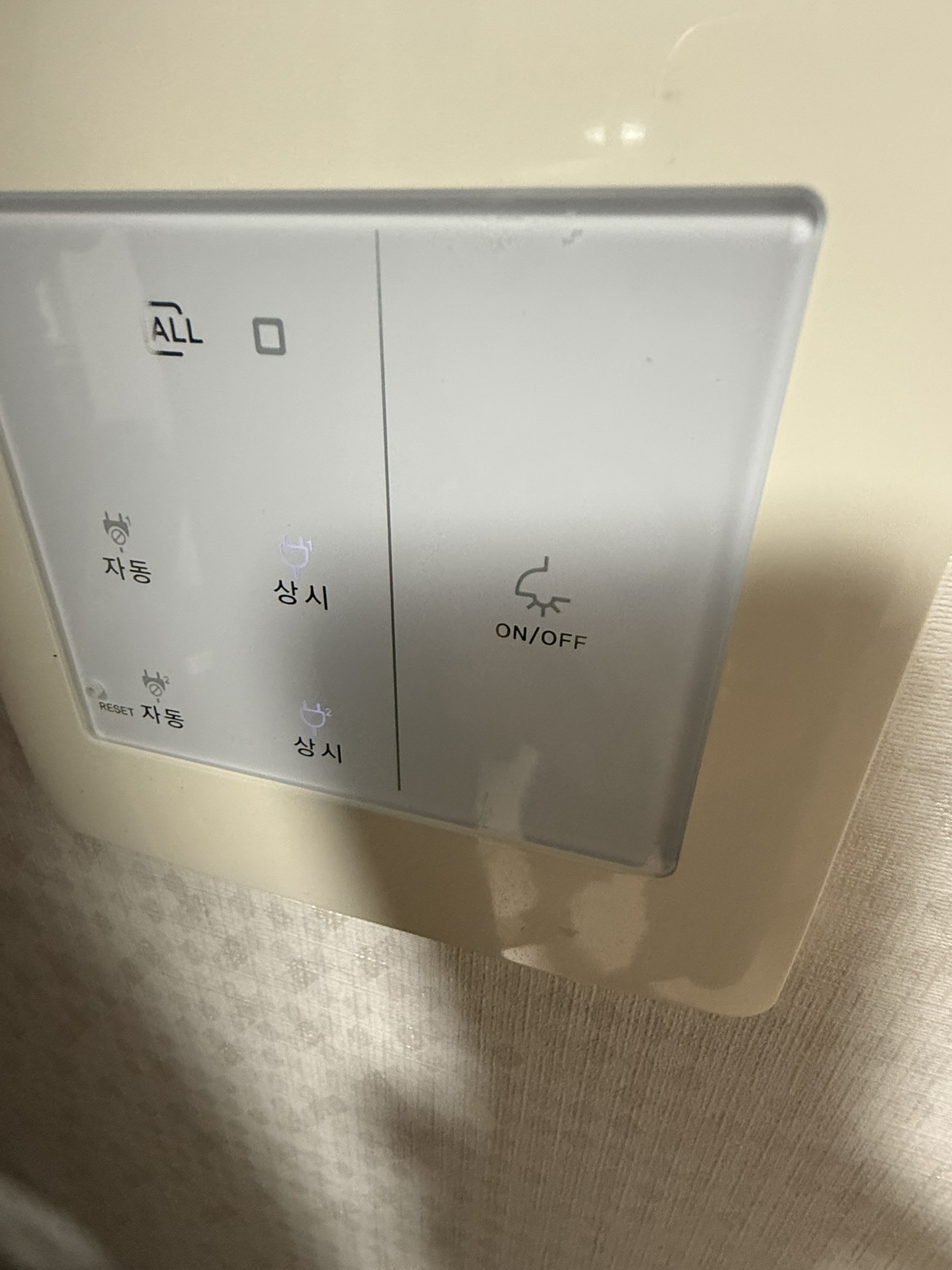

우선 기존의 스위치를 열어보기로 했다.

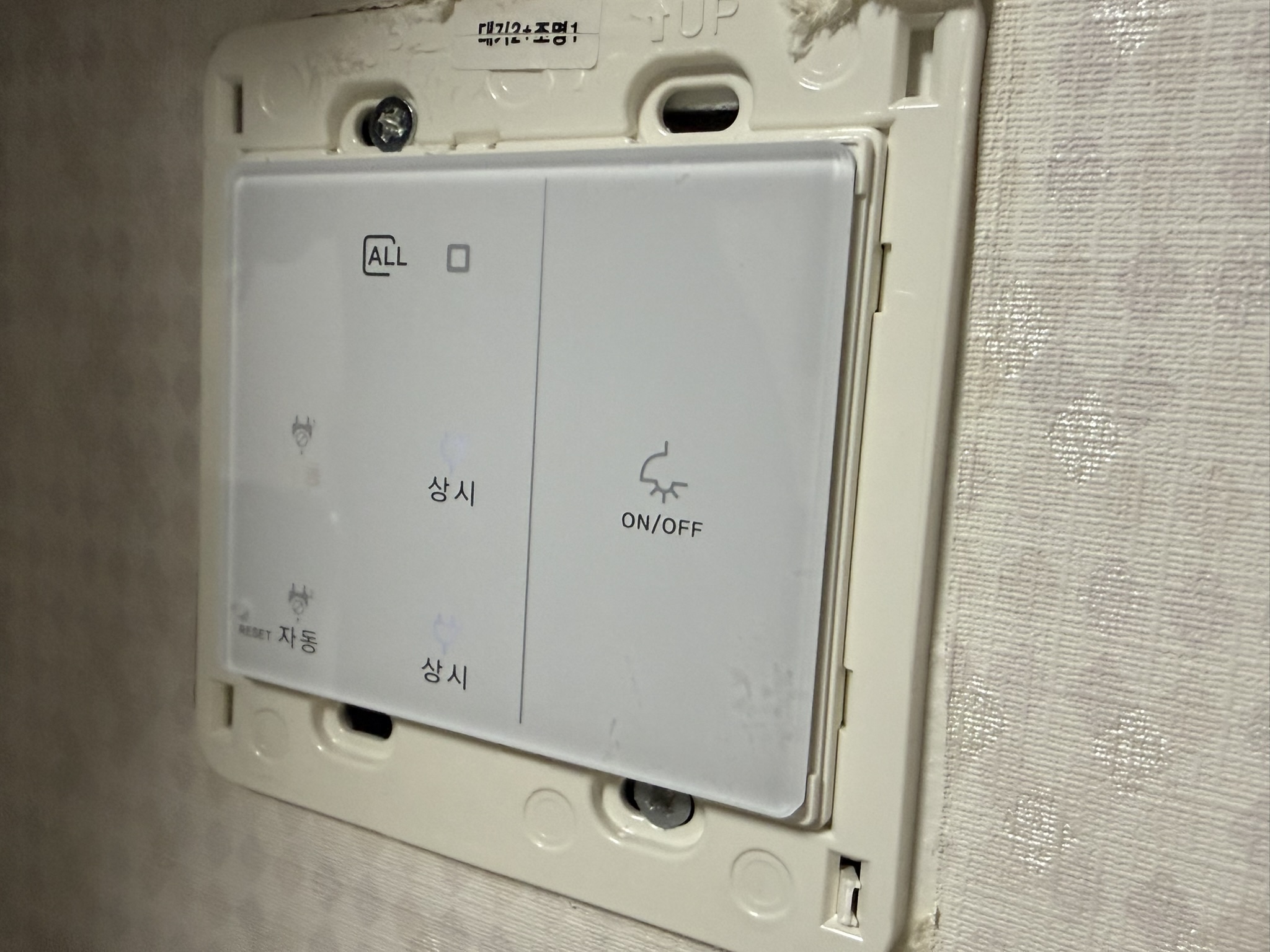

이것도 나름 터치로 동작하고 자동 대기전력 차단 기능이 있는 고급(?) 스위치이지만

원격 제어 기능은 없다.

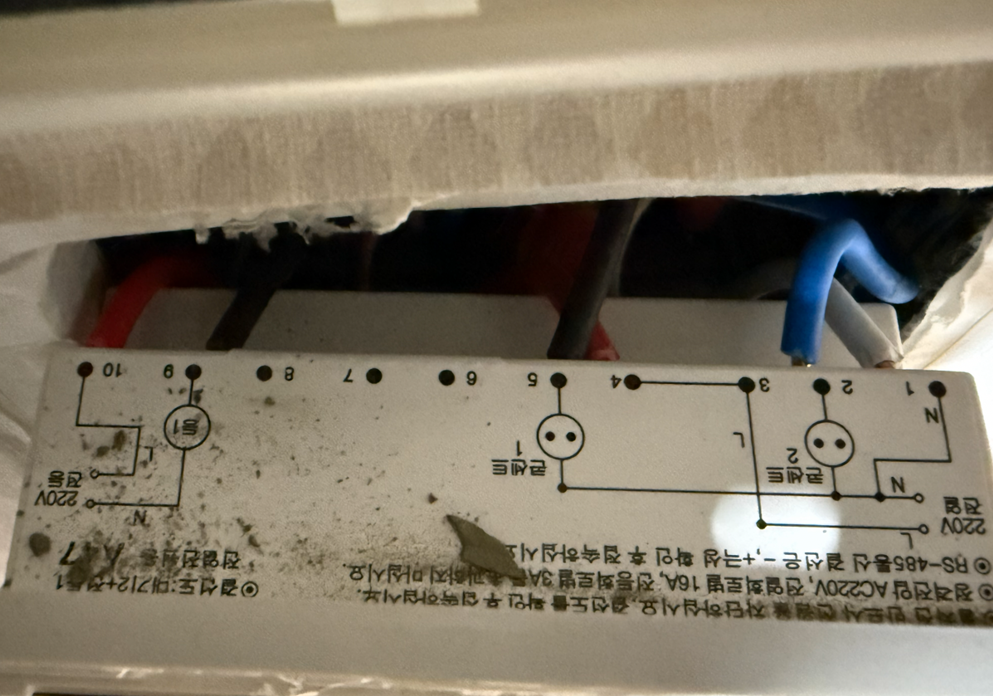

 조심스럽게 스위치를 들어내 보니 L선이 2개, N선이 1개 콘센트와 전등 각각 3개의 선이 연결되어있다.

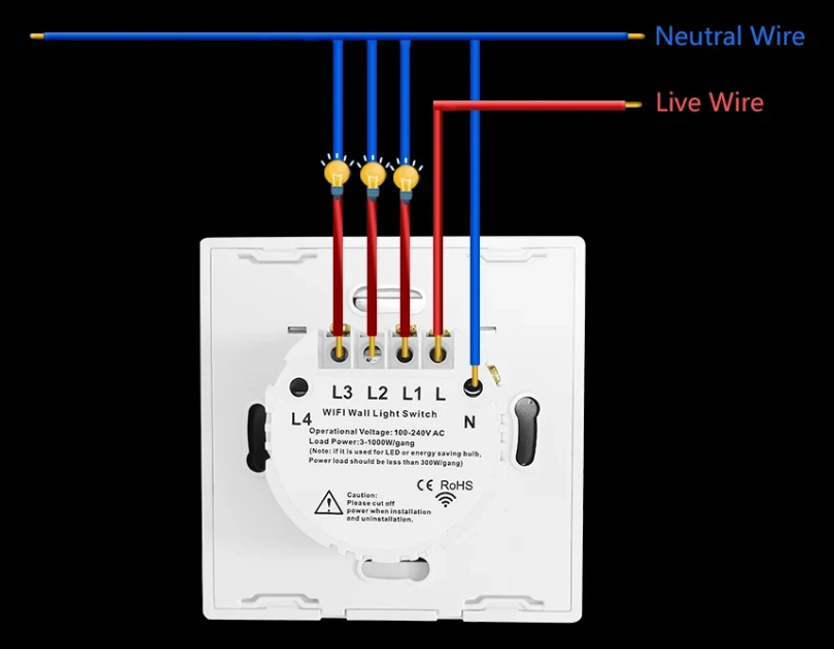

  N 중성선이 있으니까 콘덴서 없이 아래처럼 연결하면 된다.

제어해야하는건 콘센트 2구역과 전등 1대니까 3개만 사용 예정이다.





그런데 2x2 터치 영역이 각각 어느 단자에 연결해야하는지 정보가 없었다.

하나씩 단자를 찝어서 확인해야하나 고민했는데..







Homemate 4 Modular Wifi Smart Switch Board Black 2 X | Desertcart Cyprus

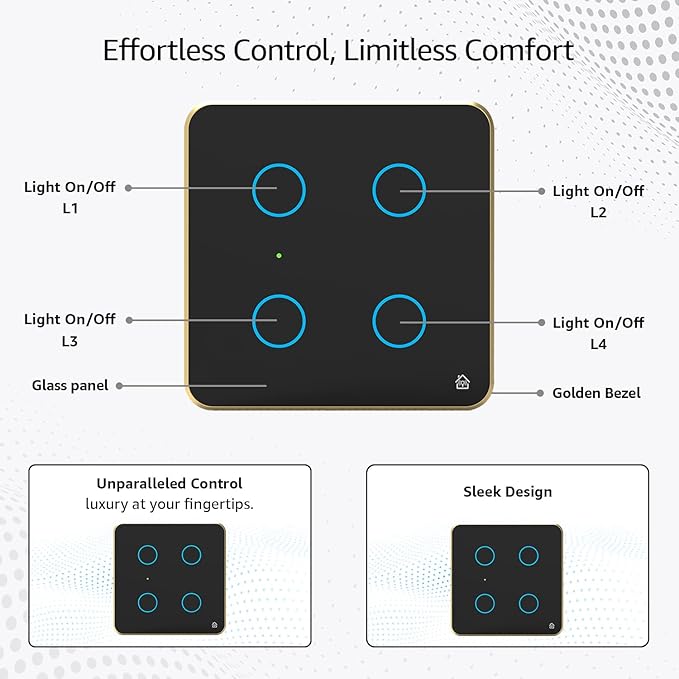

다른 제품이긴 하지만 판매 페이지에서 핀아웃 단자와 터치 정보가 담긴 이미지를 찾았다.

일단 저대 연결하기로 했다. 원래 스위치대로면 콘센트를 L1, L3에 전등은 L2에 연결하면 된다.











 이후 스위치가 도착했지만 전등은 날이 밝을 때 교체하고싶기 때문에 시간이 여유로운 주말에 교체 예정이다.

저번에 스마트 릴레이를 저녁에 교체하다 어두워서 참 많이 고생했다.
