저번에 PC안의 IDE 잭으로 다른 기기를 연결해 사용한다는 계획은
연결한 기기에서 Power Fault error가 나와서 실패했었다.
컴퓨터 본체 안에 다른 기기 돌리기(IDE에서 5V 사용하기)
PC를 사용하다 번뜩이는 아이디어가 생각났다.케이스가 큰 PC를 거의 매일 돌리고 있는데 이 안은 매우 시원하고 빈 공간이 많다. 그 안에 SBC 보드를 돌려도 괜찮지 않을까 따로 어댑터 선을 본체
duplicat.kr
더 좋은 방법일 있지 않을까 찾아보다 DC to DC 스텝 다운 모듈을 생각해냈다.

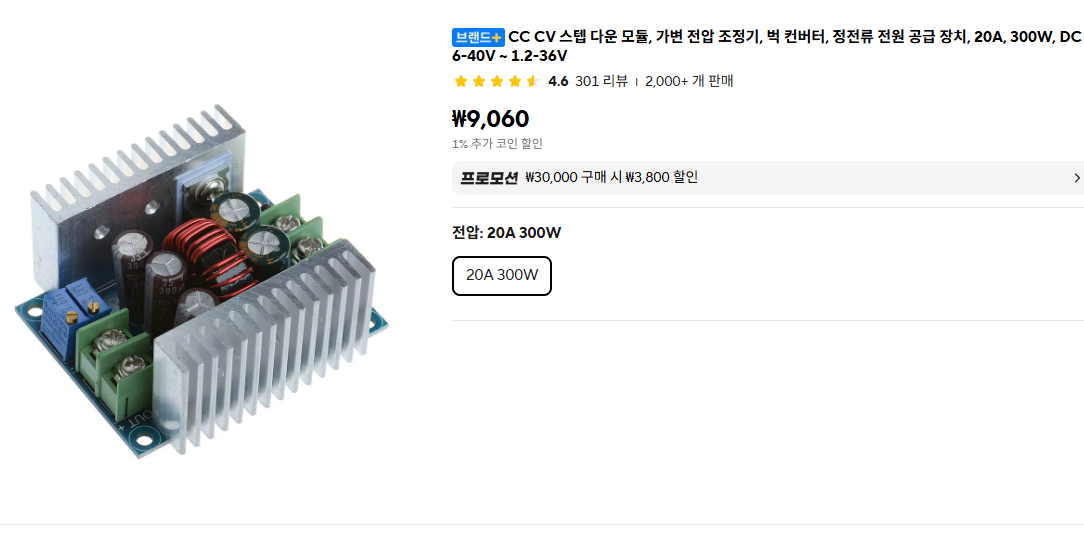

만일을 위해 넉넉하게 20A 300W 까지 사용 가능하다는 보드로 주문했다.
배송은 대략 일주일 걸렸다.

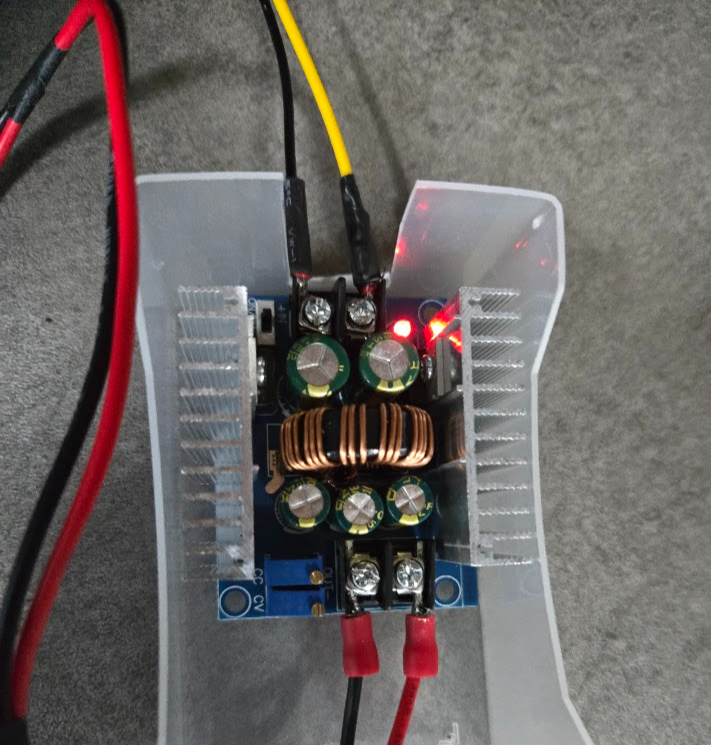

5V를 공급할 잭을 OUT에, 파워에 연결할 선을 In에 연결했다.
케이스 안에 넣기 위해 적당한 플라스틱 박스를 잘라서 사용했다.
일자 드라이버로 가변저항을 돌려 전압과 최대전류를 조절해야한다.
CV 는 처음에 10V가 나와서 시게 반대방향으로 돌려 5.1V 정도로 조절했고
CC는 그냥 최대치로 쓰기 위해 시계 방향으로 적당히 돌렸다.

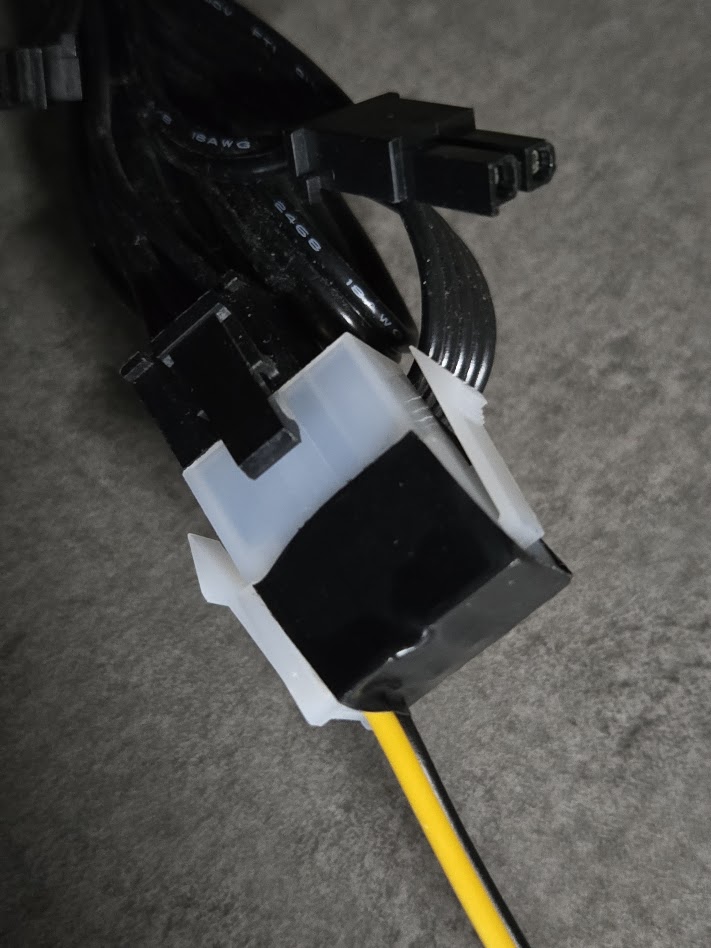

마침 6핀에 맞는 커넥터가 있어서
이때 극성이 반대로 되지는 않았는지 여러 번 확인했다.

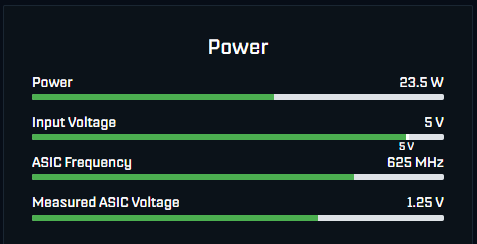

확인 결과 제대로 동작한다. 안정적으로 20W 이상으로 파워가 찍힌다.
생각보다 전압 강하가 일어나서 보드의 vc를 5.2v 이상으로 올려주었다.
