[XG5000] END 레더 만들기 (XGI, XGK)

 XG5000으로 시뮬레이터를 실행해야 하는데 에러가 발생했다.

덕분에 처음 프로젝트를 만들고 [프로그램]에 END레더가 없으면 실행할 수 없다는 것을 알았다.

그런데 END 레더를 그리는 기능이 어디 있는지 한참을 헤맸다.

심지어 찾고 보니 PLC가 XGI인지 XGK인지에 따라 END 레더를 꺼낼 수 있는 위치가 다르다.



XGI

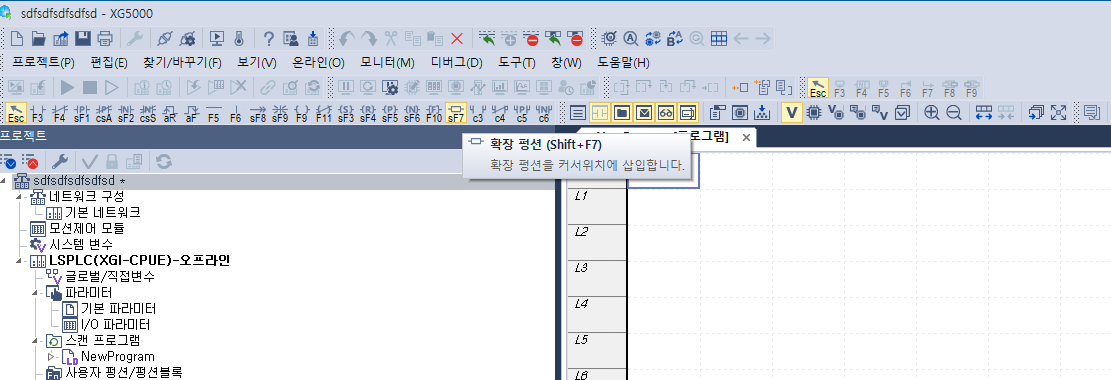

• 상단 메뉴의 [확장 펑션]을 클릭한 후 [프로그램] 탭 화면에 클릭한다.

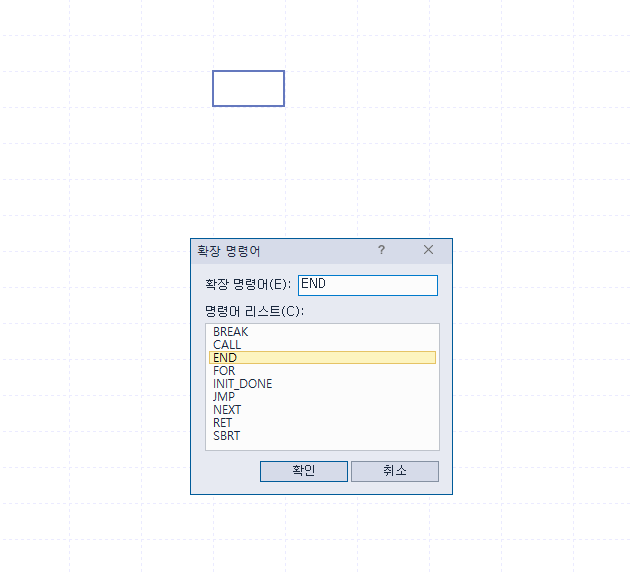

• 확장 명령어에서 END를 검색한 후 확인을 누르면 END레더가 그려진다.













XGK

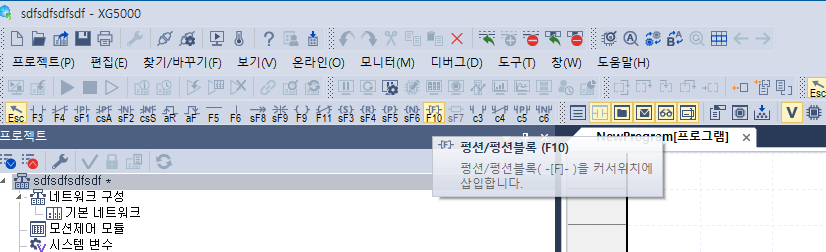

• 상단 메뉴의 [펑션/펑션블록]을 클릭한 후 [프로그램] 탭 화면에 클릭한다.

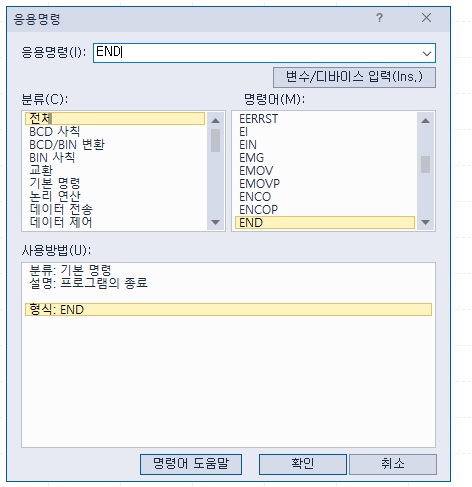

• 확장 명령어에서 END를 검색한 후 확인을 누르면 END레더가 그려진다.
