LS PLC XGK 떨어져나간 USB 납땜하기





 회사에서 테스트 중이던 기기 하나가 고장났다.

작동이 안되는 것은 아니고 그냥 usb b 단자가 떨어져나갔다.

저게 유일하게 PC와 연결을 할 수 있는 수단이었다. (다른 포트는 연결할 장비가 없거나 주소가 맞지 않음)





여기서 테스트할 수 있는 PLC가 이거 하나였기 때문에 어떻게든 살려야 했다.

우선 슬롯에서 XGK를 떼어냈다. 고정 나사를 풀고 한쪽을 누르면 분리가 가능했다.

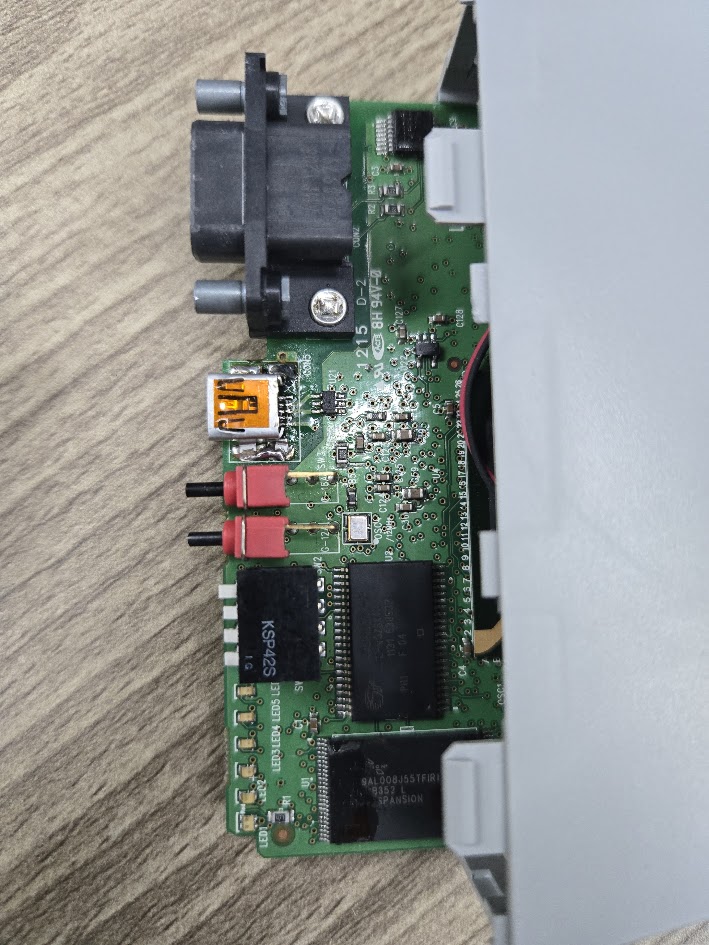

PLC자체의 케이스도 쉽게 열 수 있었다.



인두기를 가져와서 떨어져 나간 단자와 보드 단자 부분에 플럭스를 바르고

단자 끝을 잘 보면서 납땜을 시도했다.







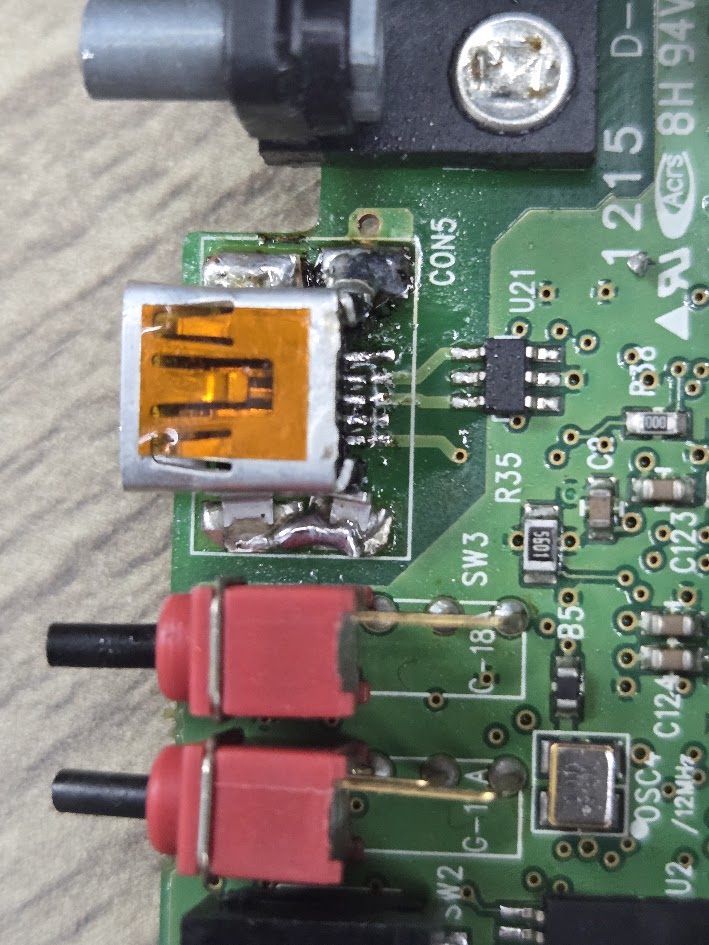

조금 삐뚫어지긴 했지만 주변 단자끼리 붙지 않고 각자 자리에 잘 붙은 것 같다.



USB를 연결해보니 다행히 잘 인식되었다.





 이미 단자의 양쪽은 떨어져나가 보드 조각이 붙어 있는 수준이었기 때문에 이대로 두면 또 떨어질 것 같았다.

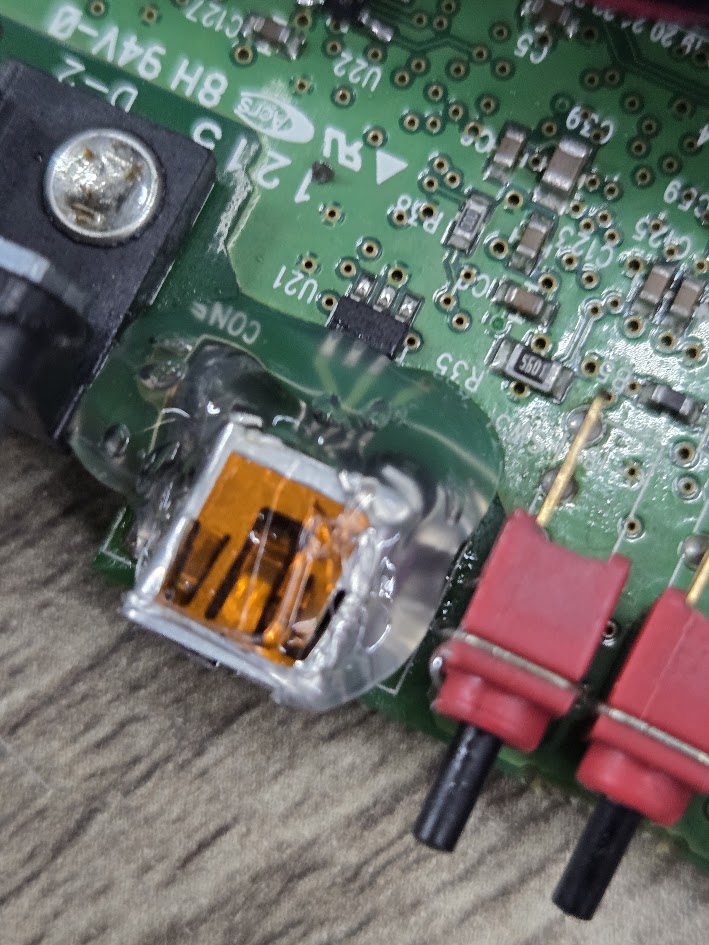

저 부분은 열이 심하게 날 것 같지는 않아서 글루건을 붙여서 굳혀주었다.

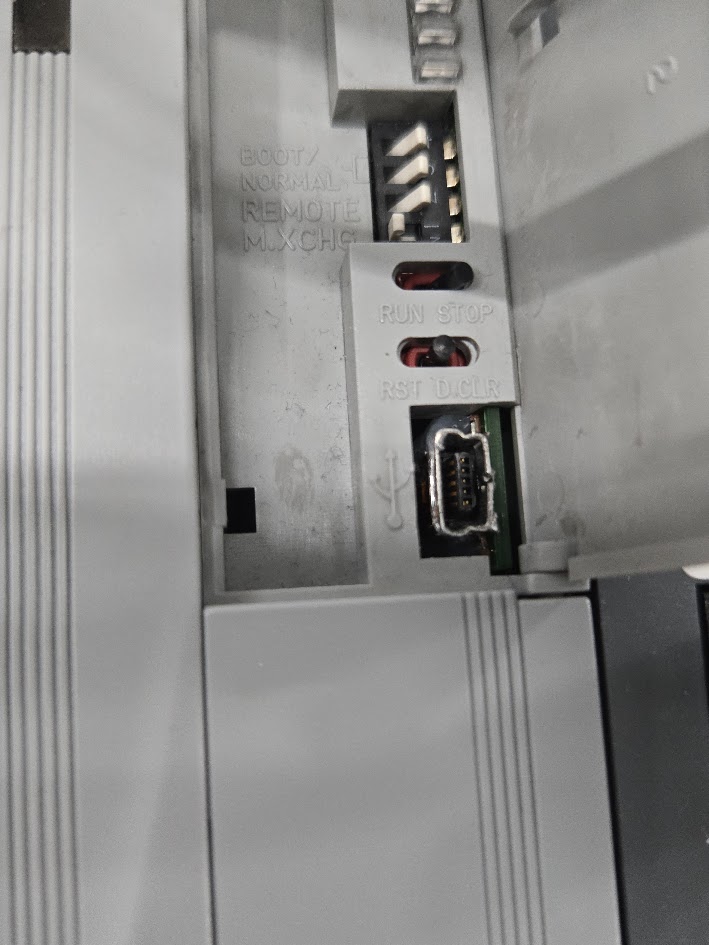

다시 케이스를 덮어주었다.

단자가 조금 일그러지긴 했지만 그래도 연결에는 문제 없으니 해결된걸로 치면 된다.
