Wuzhi ZK-1002 앰프 블루투스 기능 없애기

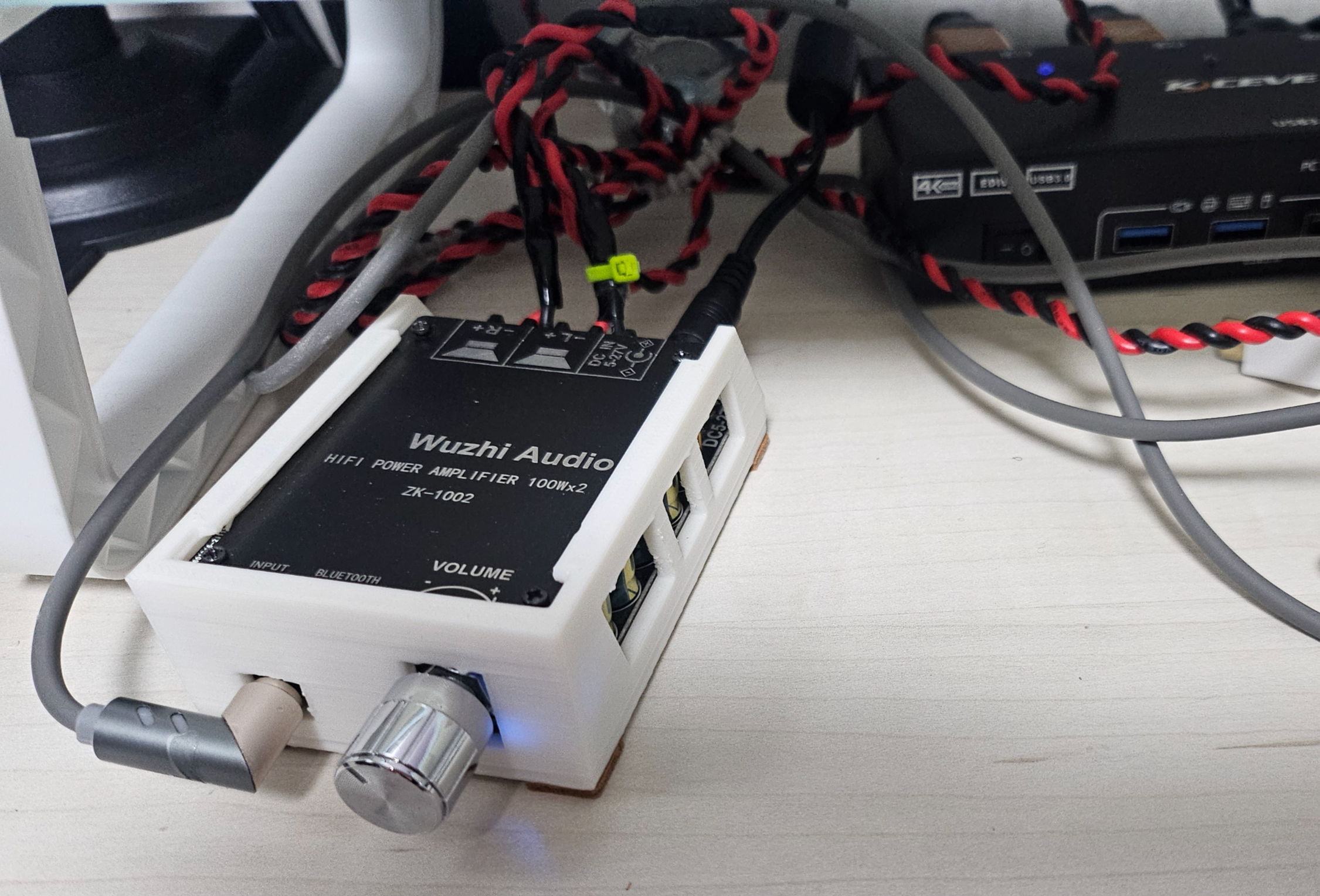

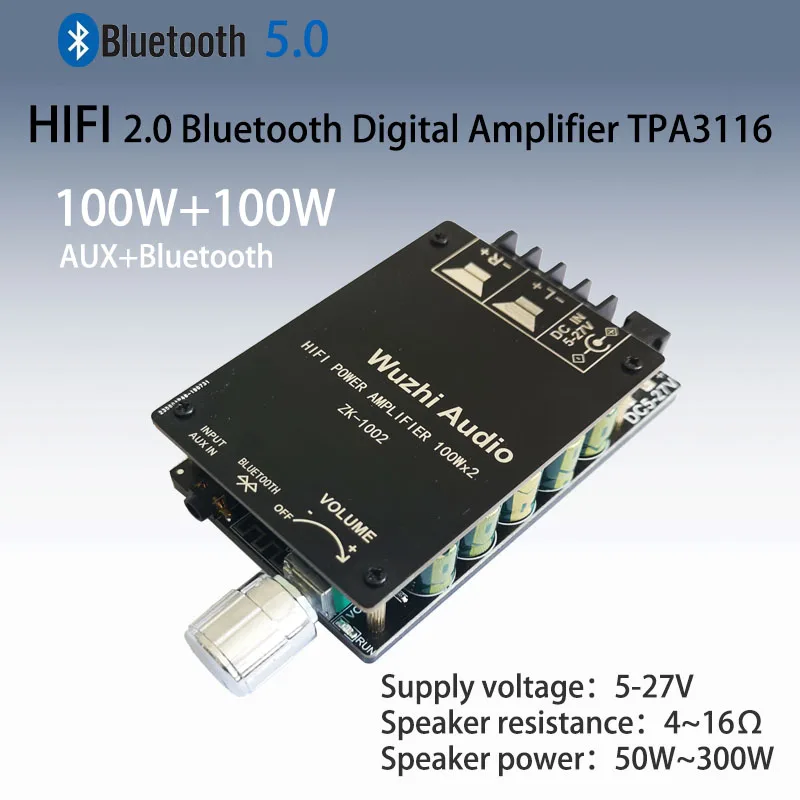

ZK-1002, 저렴하게 구매해서 예전부터 잘 써오던 미니 앰프다.

다만 이 앰프는 한가지 치명적인 문제가 있는데

아래 광고하는 블루투스 기능이 우선순위가 너무 높아서 누군가 페어링하면 바로 스피커의 주도권이 빼앗긴다.

가족들이 다른 기기를 연결하다 종종 내 앰프를 연결해버려서 곤혹을 치르곤 했다.

더 큰 문제는 이걸 끌 수가 없다. 연결을 안하면 항시 블루투스 리스트에 뜨는 것이다.





How to do Bluetooth switch mod on ZK-TB21/ZK-1002T? | diyAudio

How to do Bluetooth switch mod on ZK-TB21/ZK-1002T?

pearlpalms.github.io/ZK-TB21_bluetooth_remove/

How to remove bluetooth from ZK-TB21 or ZK-MT21





방법을 찾기 위해 구글링한 결과 적절한 링크를 찾았다.



다른 기종이지만 같은 블루투스 칩을 사용하는 보드의 블루투스 제거 방법이 있었다.

단순히 단자 하나 끊거나 합선하는 정도가 아니라 블루투스 칩 자체를 제거하고

끊어진 전원, 좌/우 신호선을 연결하면 된다고 한다.

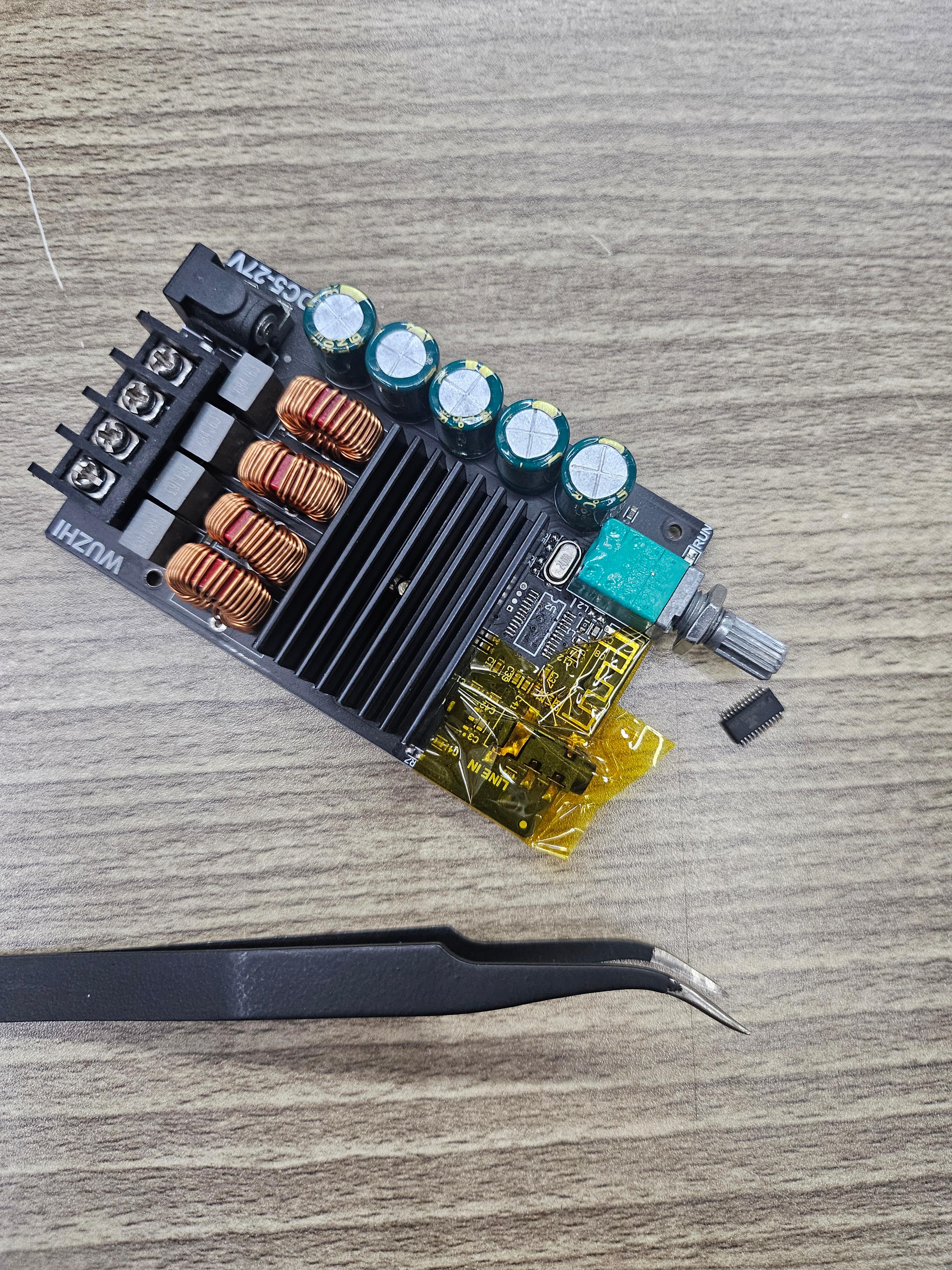

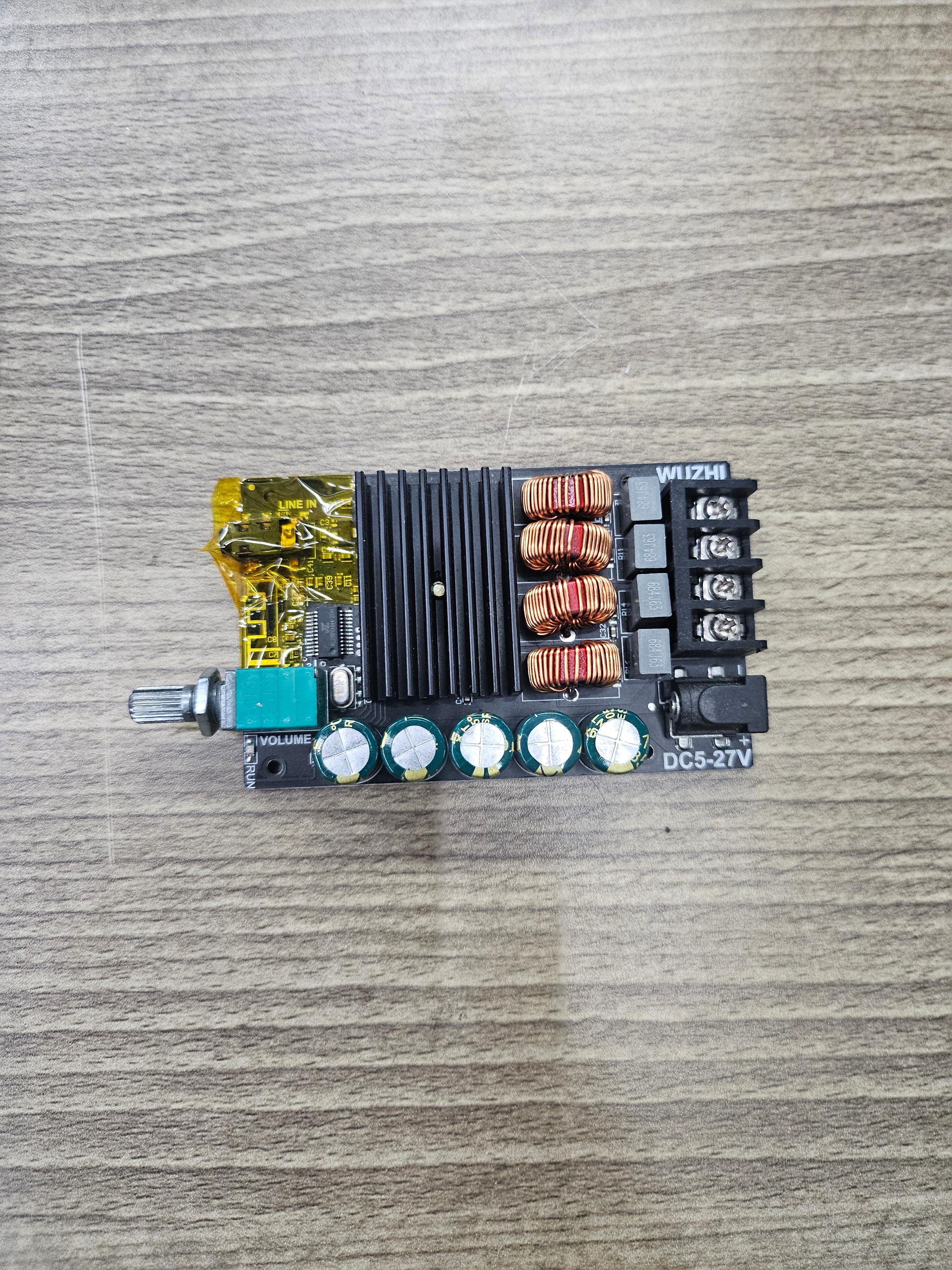

 블루투스 칩 제거는 열풍기로 쉽게 할 수 있었다. 볼륨조절 노브 박스가 살짝 녹았지만 기능은 정상이었다.





 이제 문제는 3쌍의 핀을 연결하는 작업이다.

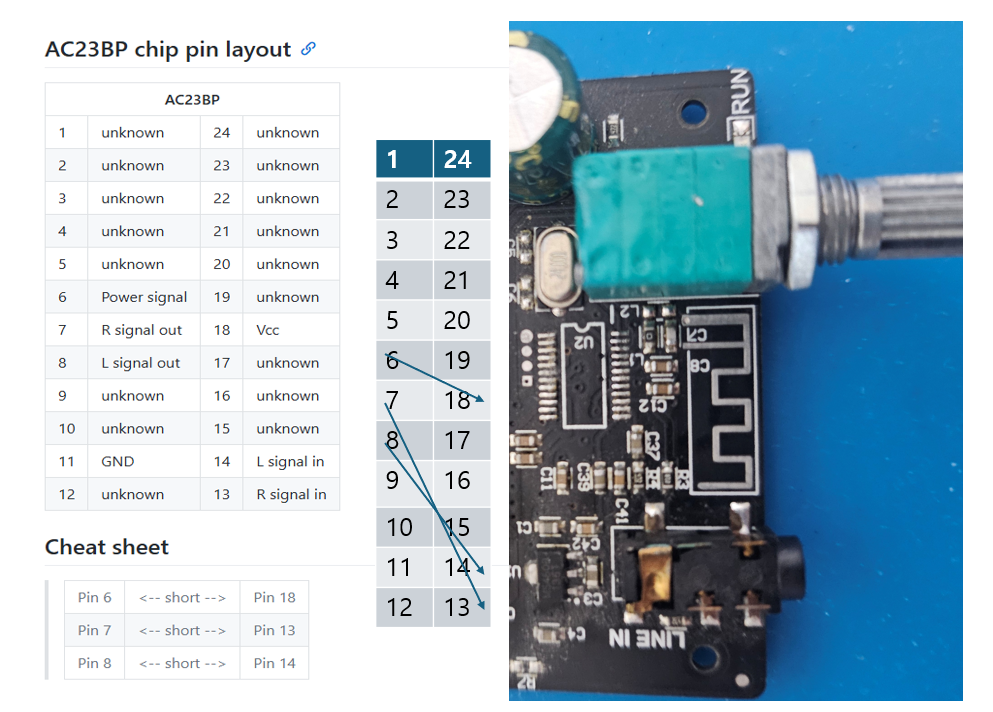

핀아웃이 있어서 이대로 하면 되지만 너무 작아서 연결하기가 쉽지 않다.













 그래서 테스터기로 핀과 연결된 큰 단자들을 찾았고 아래와 같이 전선을 연결했다.

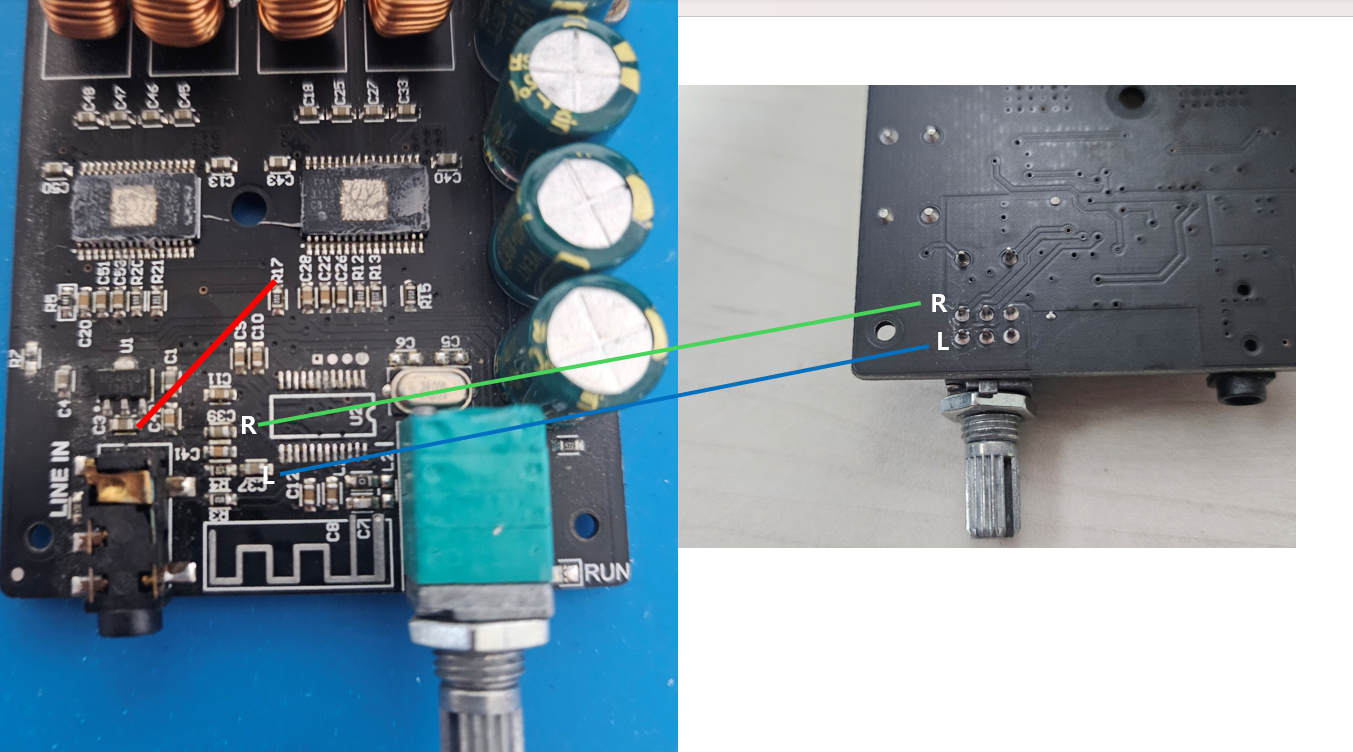

R17의 상단과 C3우측을 연결하고

R 신호는 C39, L 신호는 C37 에 연결하면 된다. 볼륨조절 노브가 붙은 뒤쪽이 있어서 그나마 쉽게 연결했다.

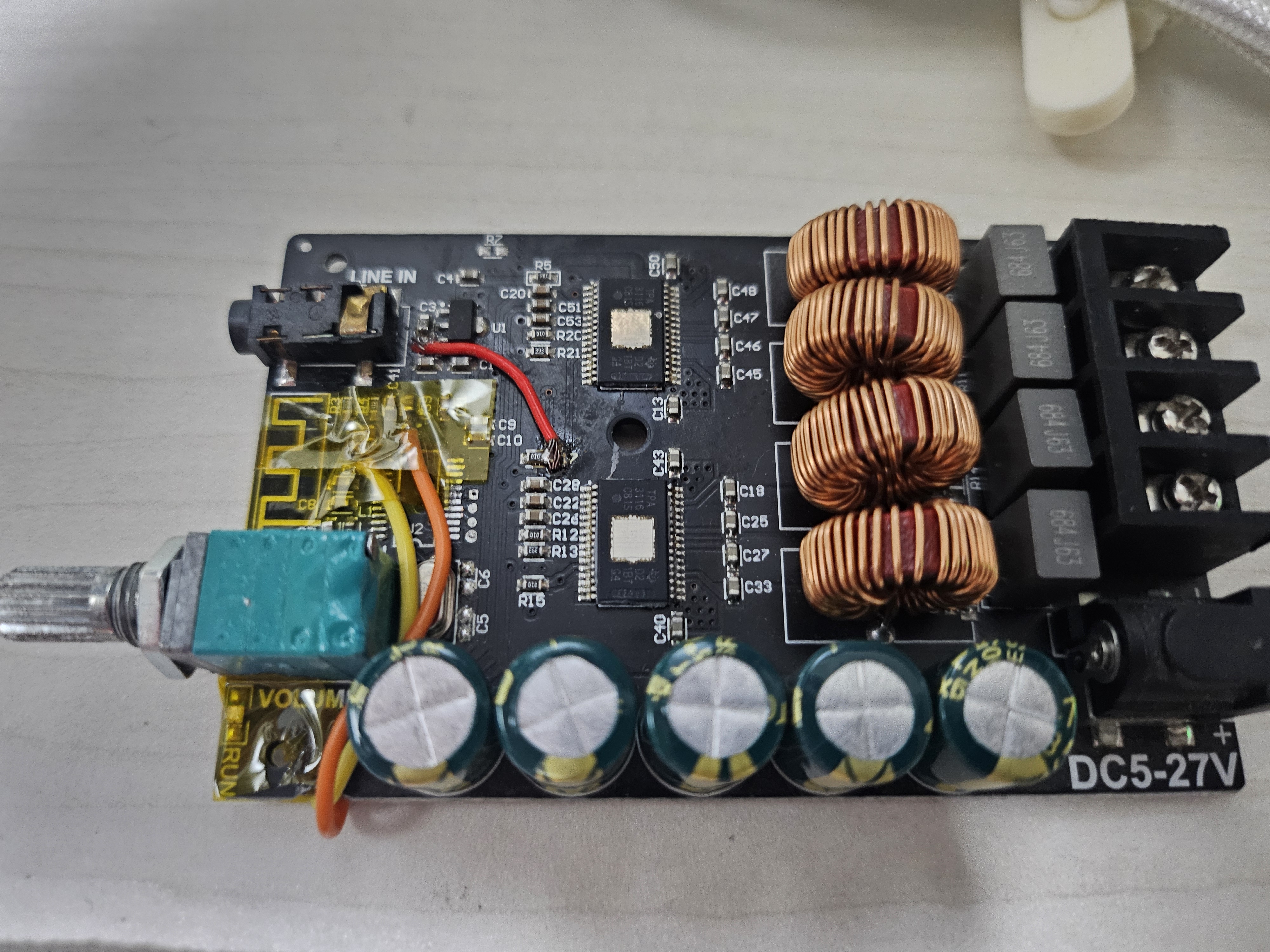

 조립 중 연결이 끊어져서 다시 납땜 후 글루건으로 고정했더니 이제 양쪽 스피커 모두 잘 들린다.

이제 기습 블루투스 연결에 해방이다.
